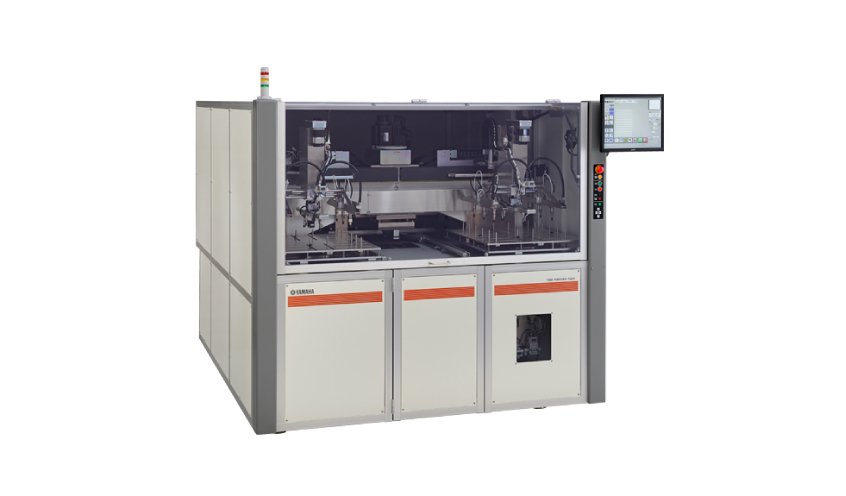

自動供給排出 高推力モデル T501P-HA
自動供給排出 高推力モデル
T501P-HA
T501P-HA
自動でワークの供給・排出を行う全自動タイプ。高速0.60秒/穴、高精度±20μmで推力5tのトリミング加工が可能。省人化に貢献します。
ワーク
| 対象ワーク |
|
|---|
| 最大ワークサイズ | (X)510 x (Y)610mm |
|---|---|
| ワーク搬送方式 | 自動 |
| 推力 | 約5t |

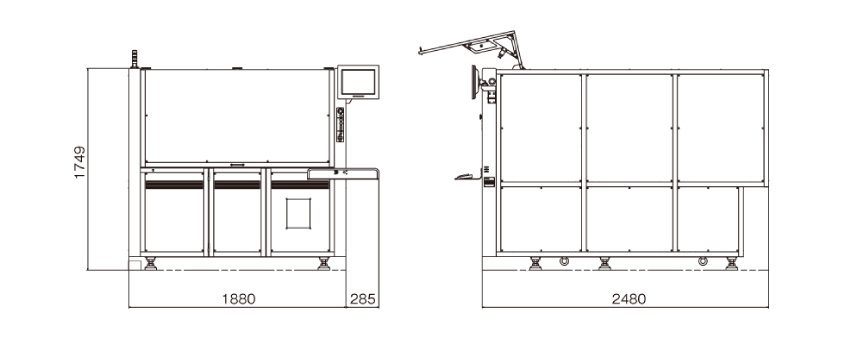

外形寸法
T501P-HA
スペック
| モデル名 | T501P | |
|---|---|---|
| 型式 | T501P-HA | |
| 対象ワーク | フレキシブル基板、各種フィルム材、硬質基板 等 | |
| 加工能力 | ワークサイズ | (X)150～510mm／(Y)150～610mm |
| 加工範囲※1 | ワーク四隅から(X)12 x (Y)55mmを除いた範囲 | |
| 加工精度※2 | ±20μm | |
| 加工速度※2 | 0.6秒/ショット | |
| パンチヘッド | パンチヘッド数 | 1 |
| 推力 | 約49,000N(5,000kgf) | |
| 金型 | 最大金型 抜きサイズ |
(X)150mm／(Y)150mm |
| 最大刃型 抜きサイズ |
(X)265mm／(Y)195mm | |
| RFID内臓 | 有 | |
| ワーク搬送 | 供給／排出 | 自動 |
| 画像処理 | カメラ視野 | (X)4.8 x (Y)3.6mm（標準） |
| パターン検出 | グレースケールによるパターン認識 | |
| 照射方式 | 透過照明、反射照明 | |
| ハードウェア | インターフェース | LAN・USB |
| ディスプレイ | 17インチ液晶ディスプレイ | |
| ソフトウェア | OS | Windows7 |
| 生産支援機能 | 抜きずれ測定、NGパンチ最適、パンチ経路自動生成、パンチオフセット自動補正、抜きずれ精度測定、測定結果出力、金型ショット数カウント | |
| 使用環境 | 本体重量 | 約3,000kg |
| 電源 | 三相 AC180～240V 50/60Hz 5kVA | |
| ドライエアー | 0.5MPa | |
- 実際の検査範囲は治具形状、把持範囲等による
- 弊社性能試験にて
