手動供給排出式 高速モデル F602 S2
手動供給排出式 高速モデル
F602 S2
F602 S2
手動でワークを供給・排出するスタンダードタイプ。電動パンチヘッドで高速0.24秒/穴、高精度±20μmのパンチ加工が可能。
ワーク
| 対象ワーク |
|
|---|
| 最大ワークサイズ | (X)545 x (Y)365㎜ |
|---|---|
| 加工速度 | 0.24秒/穴 |
| ワーク搬送方式 | 供給：手動 排出：手動 |

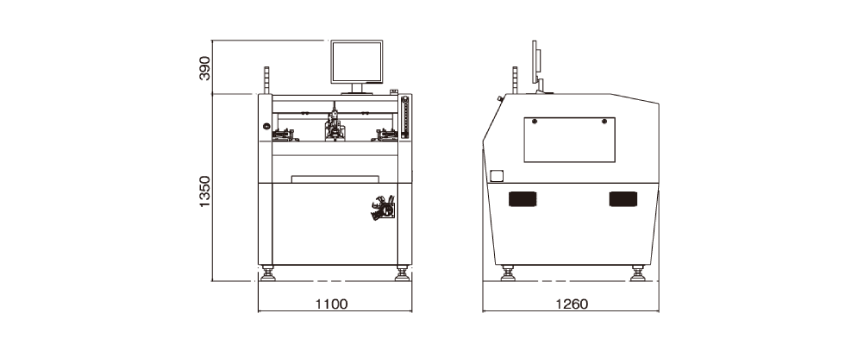

外形寸法
F602 S2/SP2
スペック
| モデル名 | F602S2 | |
|---|---|---|
| 型式 | F602S2 | |
| 対象ワーク | フレキシブル基板、各種フィルム材 | |
| 加工能力 | ワークサイズ | (X)250～545mm／(Y)140～365mm |
| 加工範囲 | X：ワーク左右端から12mmを除いた範囲 Y：ワーク全域 |
|
| 加工速度※1 | 0.24秒/穴 | |
| 加工精度※1 | ±20μm | |
| パンチヘッド | パンチ方式 | 電動パンチヘッド |
| パンチヘッド数 | 2 | |
| ワーク搬送 | 供給／排出 | 手動 |
| 画像処理 | カメラ視野 | (X)4.8 x (Y)3.6mm（標準） |
| パターン検出 | グレースケールによるパターン認識 | |
| 照射方式 | 透過照明、反射照明 | |
| ハードウェア | インターフェース | LAN・USB |
| ディスプレイ | 17インチ液晶ディスプレイ | |
| ソフトウェア | OS | Windows7 |
| 生産支援機能 | 最適パンチ経路自動生成、パンチオフセット自動補正、 抜きずれ精度測定、測定結果出力 |
|
| 使用環境 | 本体重量 | 約1,020kg |
| 電源 | 単相 AC200～240V 50/60Hz 3kVA | |
| ドライエアー | 0.5MPa | |
- 弊社テストワークにて
