幅510mm Roll to Roll 大サイズ個片用 MT512-GFR
幅510mm Roll to Roll 大サイズ個片用
MT512-GFR
MT512-GFR
510mm幅ロール搬送タイプ。大サイズ個片の検査に最適。高精度±5μmの導通・絶縁検査が可能です。傷つけにくいグリップフィード方式でワークを送ります。
ワーク
| 対象ワーク |
|
|---|
| 最大ワークサイズ | ロール幅：510mm |
|---|---|
| 最大検査治具サイズ | 非回転時：(X)600 x (Y)500mm |
| ワーク搬送方式 | 供給：ロール 排出：ロール |

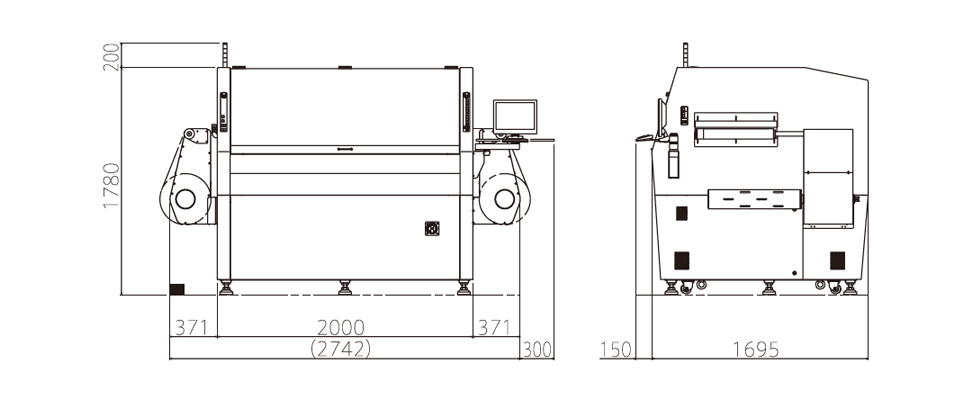

外形寸法
MT512-GFR
スペック
| モデル名 | MT512-GFR | ||
|---|---|---|---|
| 型式 | MT512-GFR-N | ||
| 対象ワーク | タッチパネル | ||
| 検査能力 | 最大検査ポイント数 | 上ヘッド：1,022ポイント／下ヘッド：1,022ポイント | |
| ワークサイズ | ロール幅：300～510mm | ||
| 最大検査可能範囲※1 | (X)590mm／(Y)490mm | ||
| 最大検査治具サイズ | (X)600 x (Y)500mm | ||
| 位置決め精度※2 | ±5μm | ||
| 検査仕様 | 判定方式 | 導通／絶縁（判別抵抗値に基づくOK／NG判定） | |
| 導通検査※2 | 検査判定値：2端子検査 10Ω～10kΩ(0.5mA、10mA) 4端子検査 1mΩ～500Ω(10mA、40mA、100mA) |
||
| 開放電圧：15V～50V | |||
| 判定制度：2端子検査 ±10％(50Ω～10kΩ)、±5Ω(10Ω～50Ω) 4端子検査 ±10％(1mΩ～500Ω) |
|||
| 絶縁検査※2 | 検査判定値：100kΩ～100MΩ | ||
| 検査電圧：50V～250V | |||
| 判定精度：±10％ | |||
| オプション | マイクロショート検査、スパーク検査、加熱検査、非接触検査 | ||
| ワーク搬送 | 供給／排出 | ロール | |
| 画像処理 | カメラ視野 | (X)4.8 x (Y)3.6mm（標準） | |
| パターン検出 | グレースケールによるパターン認識 | ||
| 照射方式 | 透過照明、反射照明 | ||
| ハードウェア | インターフェース | LAN・USB | |
| ディスプレイ | タッチパネル付き15インチ液晶ディスプレイ | ||
| ソフトウェア | OS | Windows7 | |
| 生産支援機能 | 自動治具補正、検査結果log出力、自動リトライ検査、 治具ストローク数カウント |
||
| 使用環境 | 本体重量 | 約3,250kg | |
| 電源 | 三相 AC180～240V 50/60Hz 6kVA | ||
| ドライエアー | 0.5MPa | ||
- 実際の検査範囲は治具形状、把持範囲等による
- 弊社性能試験にて
