大判シート対応モデル MR612
大判シート対応モデル
MR612
MR612
手動でワークを供給・排出する大判シート対応タイプ。最大610×510mmに対応します。高精度±5μmの導通・絶縁検査が可能。
ワーク
| 対象ワーク |
|
|---|
| 最大ワークサイズ | (X)610 x (Y)510mm |
|---|---|
| 最大検査治具サイズ | 回転時：φ200mm 非回転時：275 x 100mm |
| ワーク搬送方式 | 供給：手動 排出：手動 |
外形寸法

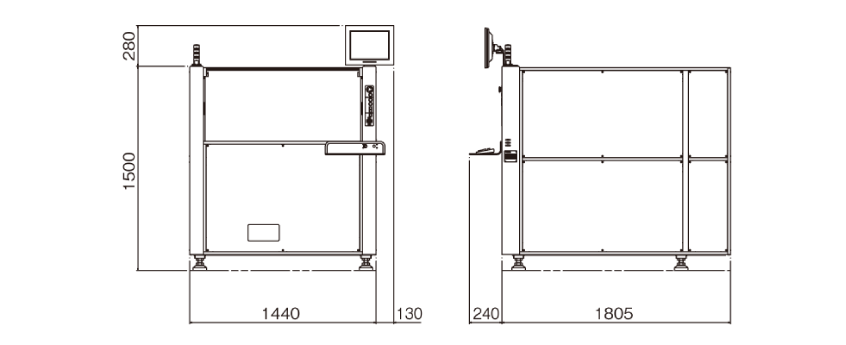

MR612 DM5S/M5S
スペック
| モデル名 | MR612 | ||
|---|---|---|---|
| 型式 | MR612-DM5S | MR612-M5S | |
| 対象ワーク | フレキシブル基板、リジッドフレックス基板 | ||
| 検査能力 | 最大検査ポイント数 | 上ヘッド：2,046ポイント 下ヘッド：2,046ポイント |
上ヘッド：1,534ポイント 下ヘッド：1,022ポイント |
| ワークサイズ | (X)70～610mm／(Y)150～510mm | ||
| 最大検査可能範囲※1 | ワーク四隅から(X)7.5 x (Y)9.0mmを除いた範囲 | ||
| 最大検査治具サイズ | 回転時：φ200mm／非回転時：275ｘ100mm | ||
| 位置決め精度※2 | ±5μm | ||
| 検査仕様 | 判定方式 | 導通／絶縁（判別抵抗値に基づくOK／NG判定） | |
| 導通検査※2 | 検査判定値：2端子検査 10Ω～10kΩ(0.5mA、10mA) 4端子検査 1mΩ～500Ω(10mA、40mA、100mA) |
||
| 開放電圧：15V～50V | |||
| 判定制度：2端子検査 ±10％(50Ω～10kΩ)、±5Ω(10Ω～50Ω) 4端子検査 ±10％(1mΩ～500Ω) |
|||
| 絶縁検査※2 | 検査判定値：100kΩ～100MΩ | ||
| 検査電圧：50V～250V | |||
| 判定精度：±10％ | |||
| オプション | マイクロショート検査、スパーク検査、加熱検査、非接触検査 | ||
| ワーク搬送 | 供給／排出 | 手動 | |
| 画像処理 | カメラ視野 | (X)2.4 x (Y)1.8mm（標準） | |
| パターン検出 | グレースケールによるパターン認識 | ||
| 照射方式 | 透過照明、反射照明 | ||
| ハードウェア | インターフェース | LAN・USB | |
| ディスプレイ | タッチパネル付き15インチ液晶ディスプレイ | ||
| ソフトウェア | OS | Windows7 | |
| 生産支援機能 | 自動治具補正、検査結果log出力、自動リトライ検査、 治具ストローク数カウント |
||
| 使用環境 | 本体重量 | 約1,350kg | 約1,500kg |
| 電源 | 単相 AC180～240V 50/60Hz 6kVA | ||
| ドライエアー | 0.5MPa | ||
- 実際の検査範囲は治具形状、把持範囲等による
- 弊社性能試験にて
