コンパクトモデル MR262C
コンパクトモデル
MR262C
MR262C
手動でワークを供給・排出するコンパクトタイプ。高精度±5μmの導通・絶縁検査が可能。容易なレイアウト変更が可能で、インライン接続に最適です。
ワーク
| 対象ワーク |
|
|---|
| 最大ワークサイズ | (X)260 x (Y)280mm |
|---|---|
| 最大検査治具サイズ | 回転時：φ200mm(幅100以内) |
| ワーク搬送方式 | 供給：手動 排出：手動 |

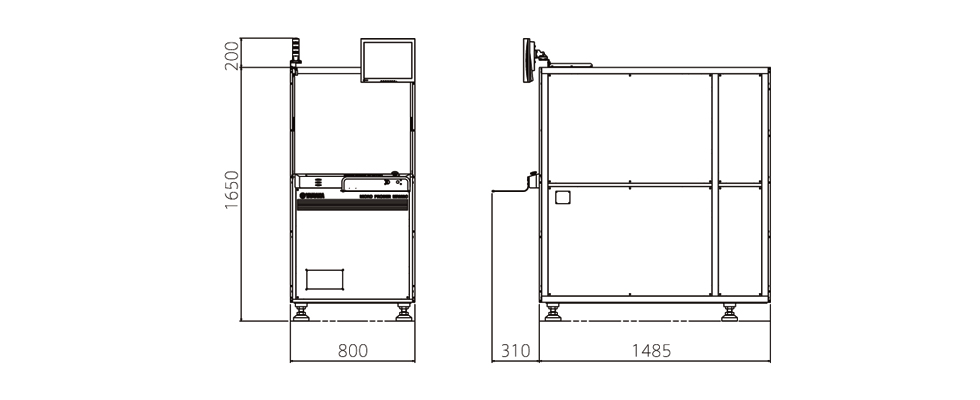

外形寸法
MR262C
スペック
| モデル名 | MR262C | |
|---|---|---|
| 型式 | MR262C-M5S | |
| 対象ワーク | フレキシブル基板、リジッドフレックス基板 | |
| 検査能力 | 最大検査ポイント数 | 上ヘッド：1,534ポイント／下ヘッド：1,534ポイント |
| ワークサイズ | (X)100～260mm／(Y)150～280mm | |
| 最大検査可能範囲※1 | ワーク四隅から(X)7.5 x (Y)9.0mmを除いた範囲 | |
| 最大検査治具サイズ | 回転時：φ200mm(幅100以内) | |
| 位置決め精度※2 | ±5μm | |
| 検査仕様 | 判定方式 | 導通／絶縁（判別抵抗値に基づくOK／NG判定） |
| 導通検査※2 | 検査判定値：2端子検査 10Ω～10kΩ(0.5mA、10mA) 4端子検査 1mΩ～500Ω(10mA、40mA、100mA) |
|
| 開放電圧：15V～50V | ||
| 判定制度：2端子検査 ±10％(50Ω～10kΩ)、±5Ω(10Ω～50Ω) 4端子検査 ±10％(1mΩ～500Ω) |
||
| 絶縁検査※2 | 検査判定値：100kΩ～100MΩ | |
| 検査電圧：50V～250V | ||
| 判定精度：±10％ | ||
| オプション | マイクロショート検査、スパーク検査、加熱検査、非接触検査 | |
| ワーク搬送 | 供給／排出 | 手動 |
| 画像処理 | カメラ視野 | (X)2.4 x (Y)1.8mm（標準） |
| パターン検出 | グレースケールによるパターン認識 | |
| 照射方式 | 透過照明、反射照明 | |
| ハードウェア | インターフェース | LAN・USB |
| ディスプレイ | タッチパネル付き15インチ液晶ディスプレイ | |
| ソフトウェア | OS | Windows7 |
| 生産支援機能 | 自動治具補正、検査結果log出力、自動リトライ検査、 治具ストローク数カウント |
|
| 使用環境 | 本体重量 | 約900kg |
| 電源 | 単相 AC180～240V 50/60Hz 6kVA | |
| ドライエアー | 0.5MPa | |
- 実際の検査範囲は治具形状、把持範囲等による
- 弊社性能試験にて
