非接触式超声波穿透检查机 SST-304 / SST-304C
非接触式超声波穿透检查机
SST-304 / SST-304C
SST-304 / SST-304C
可检查各类工件内部的气泡、剥离、缺陷和压接不良
配备雅马哈生产的超声波放大器组件，实现空气中的非接触式检查。可明显检出X射线检查难以检出的气泡和剥离。拥有单机通用型和全自动输送机型。
- 使用声波＝sono的图像=graph，进行超声波穿透非接触式检查
- SST-304C支持生产线自动化。根据客户规格进行设计和制作
- 支持各类缺陷检查
- 有些工件尺寸需要定制。（装置尺寸变更等。）
工件
| 对象工件 |
|
|---|

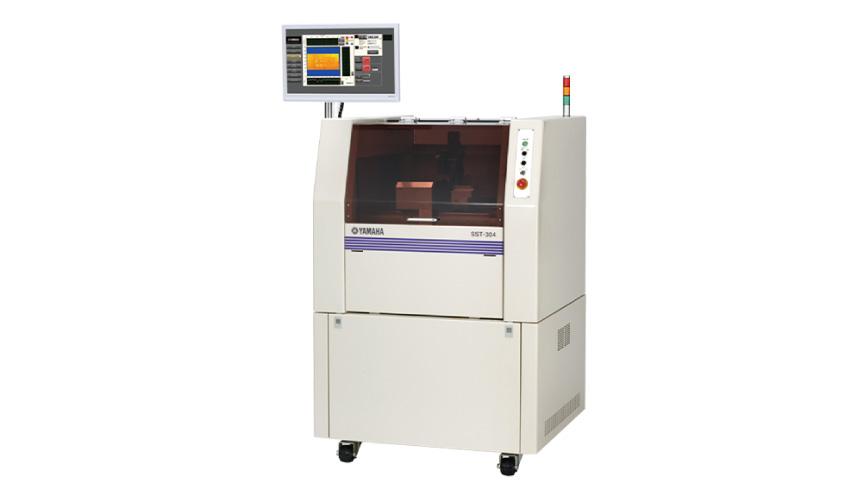

单机和通用型 SST-304
| 测定范围 | (W)322 x (D)230㎜ |
|---|---|
| 搬入/搬出 | 手动 |
| 特点 | 高通用性 |
全自动输送机型 SST-304C
| 测定范围 | (W)400 x (D)280㎜ |
|---|---|
| 搬入/搬出 | 自动 |
| 特点 | 支持生产线自动化 |
解决方案案例

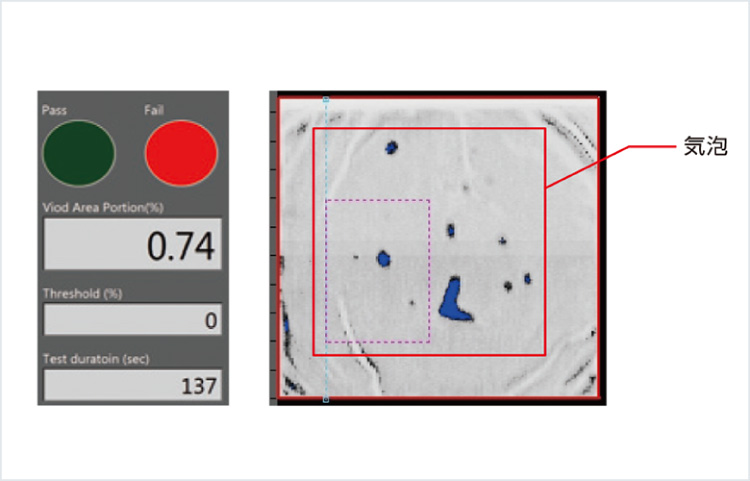

锂离子电池气泡检查
可进行吸嘴袋内部的残留气泡检查和浸渍检查。可按照限值进行定量检查。

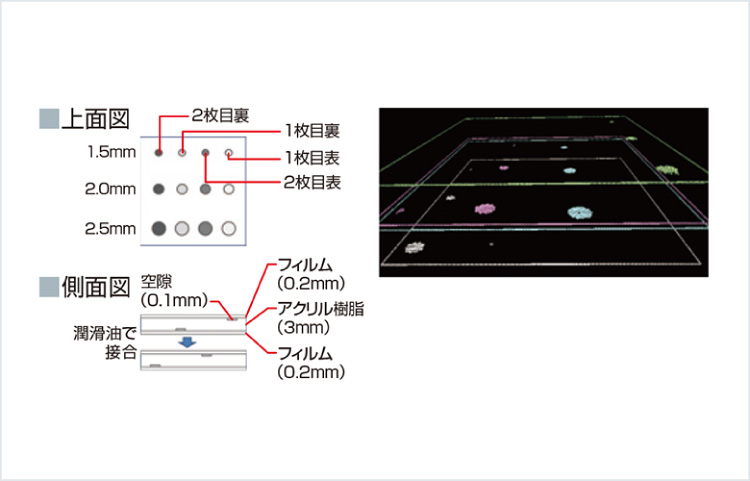

缺陷深度评价〈正在申请专利〉
采用任意层对焦校准手法获得断层图像，对进行缺陷深度分析。

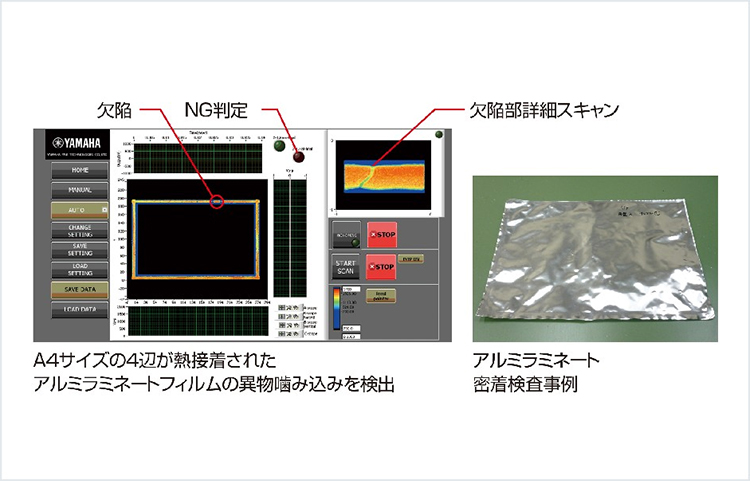

包装复合不良检查
通过高速外围扫描，检出信号下降。

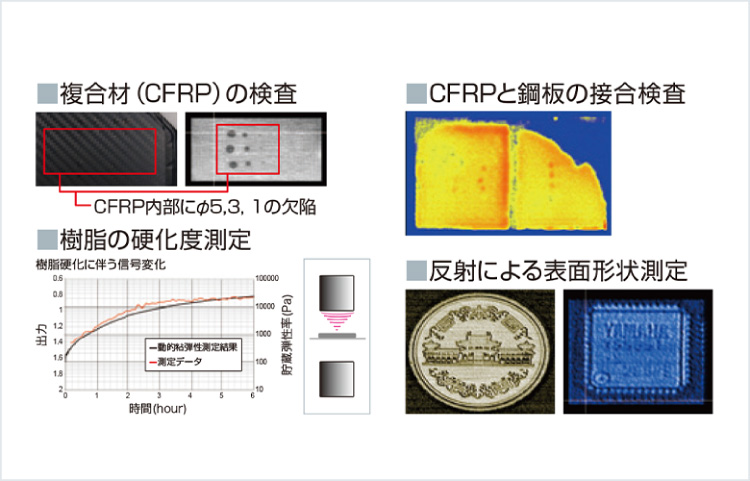

CFRP与复合材缺陷检查

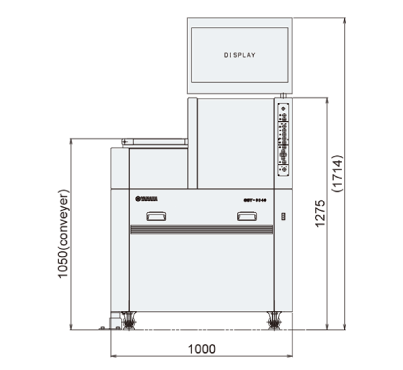

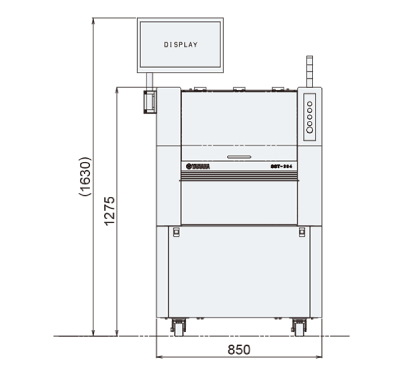

外形尺寸
SST-304
SST-304C
规格
| 型号 | SST-304 | SST-304C |
|---|---|---|
| 测定范围 | (W)322 x (D)230mm | (W)400 x (D)280mm |
| 驱动 | AC伺服马达 4轴 | AC伺服马达 4轴 |
| （驱动为选配件） | 转速测定单元（伺服马达 1轴） | |
| 显示 | 18.5寸宽屏液晶 | 24寸液晶 |
| 数据保存 | HDD | HDD |
| 重量 | 约450kg | 约600kg |
| 电源 | 单相 AC100V～220V、50/60Hz、1kVA | 单相 AC100V～220V、50Hz、1kVA |
| 空气 | 禁用 | 禁用 |
| 使用温度 | 5～40℃ | 5～40℃ |
| 自动检查 | 通过外部IO端子与上位机通信 获取条形码，保存结果 通过机型登录可支持多品种 |
* 规格可能有变，恕不提前告知。
