电池TAB焊接检测机 SST-102
电池TAB焊接检测机
SST-102
SST-102
通过空中超声波，让内部缺陷可视化
对锂离子电池极片焊接进行性能评价，对连接器类的压接不良等内部缺陷进行检查。在专用图像处理软件上实现测定数据可视化。采用小型设计，还可设置在台面上。
- 500mm/sec高速机械式扫描
- 对测定数据进行量化和NG判定
- 采用小型设计，可设置在台面上

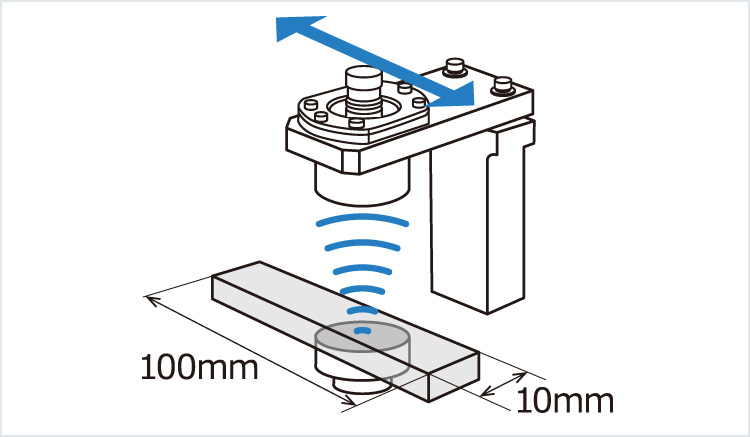

工件
| 对象工件 |
|
|---|
| 测定范围 | (W)100 x (D)10mm |
|---|---|
| 分辨率 | 1mm |
| 检查速度 | 500mm/sec |
外形尺寸
规格
| 产品结构 | ［超声波扫描单元 1套］ 超声波传感器单元 （探针座和探针（1台发送信号，1台接受信号组成1套）） 超声波脉冲接收器 控制用PC |
|---|---|
| 外围设备 1套 显示屏、键盘、鼠标 各1台 |
|
| 分辨率 | 1mm |
| 扫描速度 | 最高速度 500mm/sec |
| 扫描范围 | (W)100 x (D)10mm |
| 控制PC | PC内置在装置机身中，显示屏另设 OS：Windows 10 输入：键盘和鼠标 显示：液晶显示屏（HDMI接口） |
| 数据保存 | SSD |
| 语言 | 文档 : 日语 OS : 英语 |
| 电源 | 单相 AC100～220V、50/60Hz、0.5kVA |
| 重量 | 约30kg |
| 使用环境 | 温度5～40℃，不得结露 |
* 登载内容可能有变，恕不提前告知。
* 还可根据客户使用用途进行改造。详细请向我公司垂询。
