高速机型 T501
高速机型
T501
T501
手动供给排出工件的高速型。可进行高速0.55秒/孔、高精度±20μm、推力1.2t的修边加工。
工件
| 对象工件 |
|
|---|
| 最大工件尺寸 | (X)510 x (Y)510mm |
|---|---|
| 送料方式 | 手动 |
| 推力 | 约1.2t |

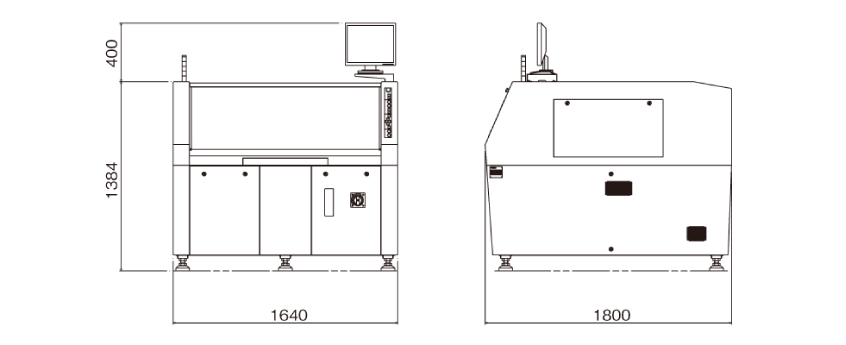

外形尺寸
T501
规格
| 机型名 | T501 | |
|---|---|---|
| 型号 | T501-2 | |
| 对象工件 | 柔性基板、各种膜材 等 | |
| 加工能力 | 工件尺寸 | (X)150～510mm／(Y)150～510mm |
| 最大加工范围*1 | 工件四角(X)12 x (Y)60mm以外的范围 | |
| 加工精度*2 | ±20μm | |
| 加工速度*2 | 0.55秒/次 | |
| 冲头 | 冲头数 | 1 |
| 推力 | 约11,760N(1,200kgf) | |
| 模具 | 最大模具 冲裁尺寸 |
L尺寸：100 x 50mm M尺寸：50 x 50mm S尺寸：25 x 50mm |
| 最大刀模 冲裁尺寸 |
||
| 内置RFID | 有 | |
| 工件搬送 | 供给/排出 | 手动 |
| 图像处理 | 相机视野 | (X)4.8 x (Y)3.6mm（标准） |
| 布图检出 | 灰阶布图识别 | |
| 照射方式 | 穿透照明、反射照明 | |
| 硬件 | 接口 | LAN・USB |
| 显示屏 | 17寸液晶显示屏 | |
| 软件 | OS | Windows7 |
| 生产辅助功能 | 冲裁错位测定、NG冲裁优化、冲裁路径自动生成、冲裁偏置自动矫正、冲裁错位精度测定、测定结果输出、模具冲压计数 | |
| 使用环境 | 机身重量 | 约2,200kg |
| 电源 | 单相 AC180～240V 50/60Hz 3kVA | |
| 干燥空气 | 0.5MPa | |
- 实际检查范围因夹具形状、握持范围等情况而异
- 使用我公司测试件
