小型金属零部件用去毛刺倒角系统
小型金属零部件用去毛刺倒角系统
最适合小型金属零部件等精加工。
可握持工件并使用多个工具进行加工。可在比工具握持更小的动作范围内进行加工，实现节省空间。- 可在机身底座侧预装多个工件。减轻工件搬入搬出的麻烦。
- 考虑到处理粉尘的需要，采用安全围栏。还可选配安装集尘机。可根据客户环境进行定制。
- 操作柜操作、空气机器动作确认、示教、工具更换等操作均可在装置前面进行。提高操作性和维护性。
工件
| 对象工件 汽车零部件 计算机零部件 |
|
|---|
| 落地面积 | (W)1400 x (D)1000+α x (H)1900mm |
|---|---|
| 操作方法 | 工件握持型 |

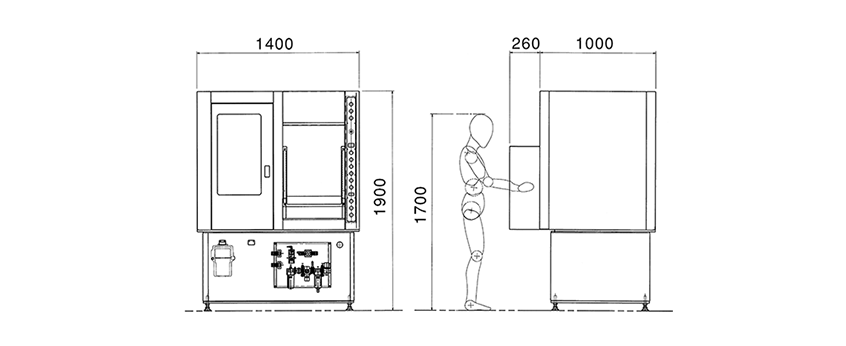

外形尺寸
规格
| 型号 | WS056 工件握持型 去毛刺和倒角装置 |
|---|---|
| 设置面积 | (W)1400 x (D)1000＋α x (H)1900（mm） |
| 重量 | 800kg |
| 对象工件 | 小件金属零部件等去毛刺和倒角 工件大小在□200以内，重量在1kg以内 |
| 工件供给和取出 | 作业员通过一排空气阀（标准）手动进行夹具/托盘供给和取出操作 |
| 机型选型 | 1～99种 选号方式 |
| 机器人 | FANUC Robot LR Mate 200iD/7 |
| 电源 | AC200～220V＋10％/-15％3相 50/60Hz |
| 电源容量 | 5KVA |
| 空气源 | 空气压力：0.4MPa 消耗量：100NL/min |
| 其他 | 可承接定制设计 |
