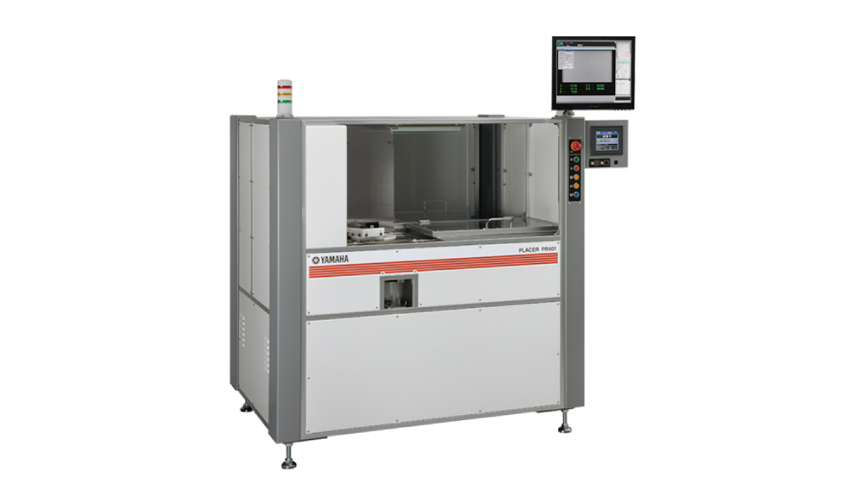

单片基板自动排列机 Tray Setter PR401
单片基板自动排列机 Tray Setter
PR401
PR401

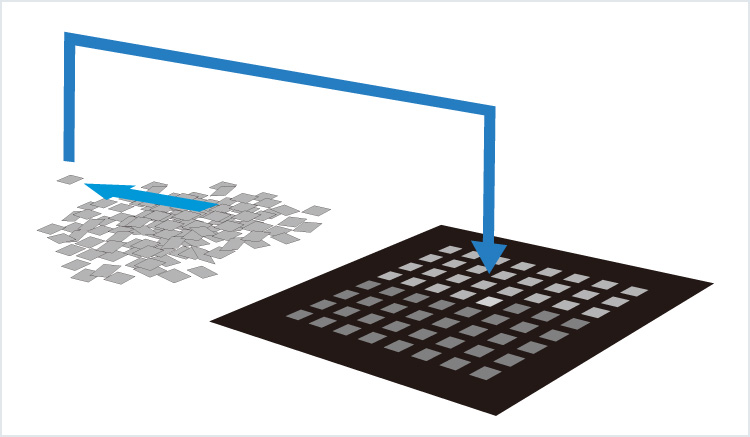

将加强板等小尺寸单片排列在托盘上的装置。□高速自动排列3～15mm 的单片基板。
- 自动判别单片的正反面，可进行0.3秒/单片的高速排列。
- 配合使用放置器，大幅度节省人工和实现工序自动化。
工件
| 对象工件 |
|
|---|
| 最大工件尺寸 | (X)15 x (Y)15mm |
|---|---|
| 排列速度 | 0.33秒/单片 |
| 供给方式 | 排列单片：手动 托盘：手动 |

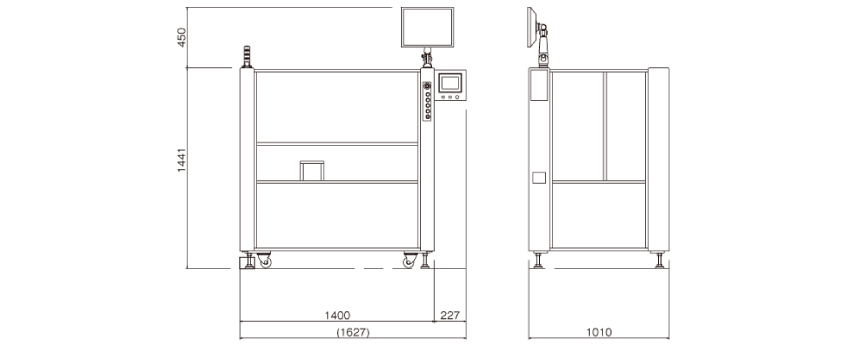

外形尺寸
PR401
规格
| 机型名 | PR401 | |
|---|---|---|
| 型号 | PR401-T | |
| 对象工件 | 各种加强板 | |
| 排列单片 | 单片尺寸 | (X)3～15mm／(Y)3～15mm |
| 单片厚度 | 0.05～0.5ｍｍ | |
| 排列能力 | 排列精度*1 | ±200μm |
| 排列速度*1 | 0.33秒/单片 | |
| 排列台面 | 台面材质 | 玻璃环氧树脂 |
| 台面尺寸 | (X)254mm／(Y)427mm | |
| 单片 | 供给 | 手动 |
| 托盘 | 供给/排出 | 手动 |
| 图像处理 | 相机视野 | (X)50mm／(Y)50mm |
| 布图检出 | 灰阶布图识别 | |
| 照射方式 | 穿透反射 | |
| 硬件 | 接口 | LAN・USB |
| 显示屏 | 17寸液晶显示屏 | |
| 软件 | OS | Windows7 |
| 生产辅助功能 | 正反面判定、角度矫正(180°) | |
| 使用环境 | 机身重量 | 约1,000kg |
| 电源 | 三相 AC180～220V 50/60Hz 1kVA | |
| 干燥空气 | 0.5MPa | |
- 使用我公司测试件
