加强板粘贴机 Placer PS404 / PS504
加强板粘贴机 Placer
PS404 / PS504
PS404 / PS504
将加强板粘贴在柔性基板上的装置。以±50μm 的精度，高速自动粘贴加强板。
- 实现SUS加强板粘贴工序自动化，提高速度和精度。
- 装置结构简单，体积小。
- 通过4根加热头进行高速粘贴。
工件
| 对象工件 |
粘贴面
被贴面
|
|---|
| 加强板供给方式 |
PS404
PS504
|
|---|---|
| 最大粘贴对象 工件尺寸 |
PS404(X)260 x (Y)400mm PS504(X)300 x (Y)500mm |
| 粘贴速度 | 1.1～1.5秒/单片 |
外形尺寸

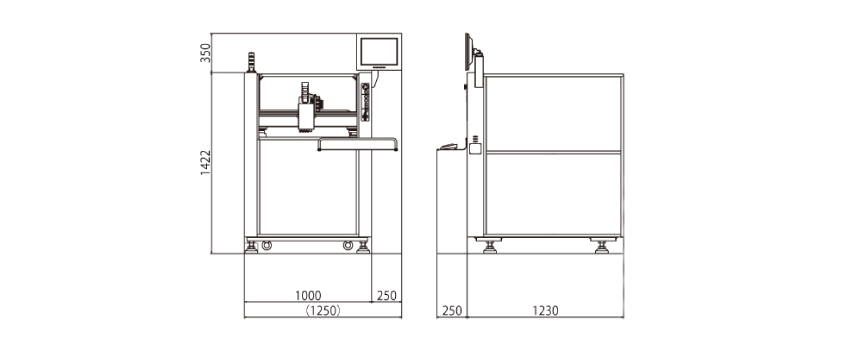

PS404-TV

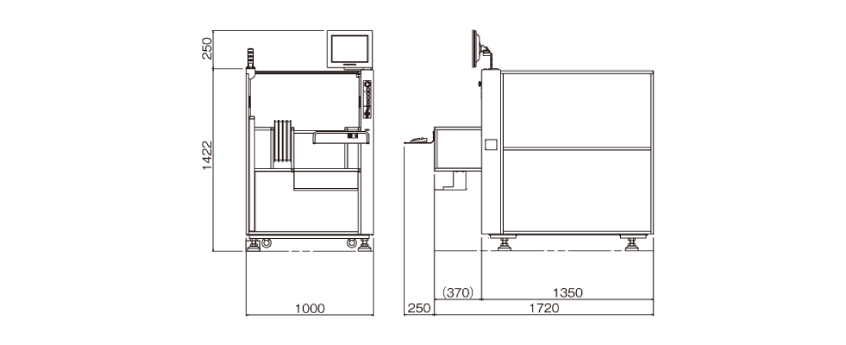

PS404-FV

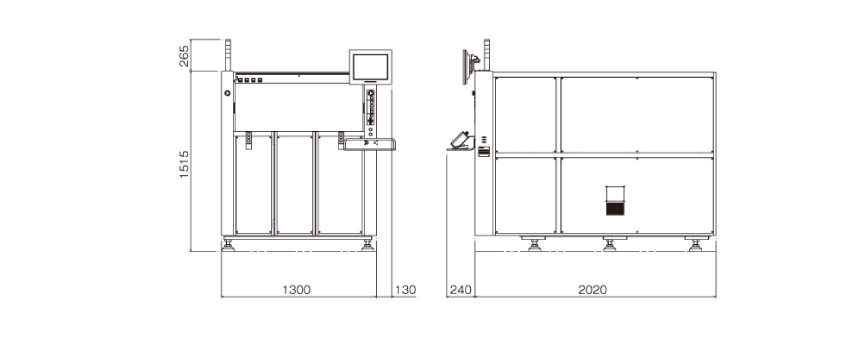

PS504
规格
| 机型名 | PS404 | PS504 | ||
|---|---|---|---|---|
| 型号 | PS404-TV | PS404-FV | PS504 | |
| 对象工件 | 柔性基板、刚柔性基板 等 | |||
| 单片供给 | 供给方式 | 托盘 | 胶带供给装置 | 刀库 |
| 粘贴对象 | 最大工件尺寸 | (X)250mm／(Y)400mm | (X)260mm／(Y)400mm | (X)300mm／(Y)500mm |
| 最大工件厚度 | 1mm | |||
| 固定方法 | 反面吸附 | |||
| 粘贴单片 | 粘贴材质 | SUS、PI 等 | ||
| 最大厚度 | 0.5mm | 0.3mm | ||
| 最大尺寸 | 15 x 15mm | 16 x 16mm（胶带宽度：24mm） | 20 x 30mm | |
| 最小尺寸 | 3 x 3mm | 3 x 3mm（胶带宽度：8mm） | 4 x 16mm | |
| 加工能力 | 粘贴精度*1 | ±50μm | ||
| 粘贴速度*1 | 1.1秒/单片 | 1.3秒/单片 | 1.5秒/单片 | |
| 粘贴头 | 配备头数 | 4 | ||
| 内置RFID | 无 | |||
| 头吸附面最大尺寸 | (X)18mm／(Y)18mm | (X)20mm／(Y) 30mm | ||
| 加热器数 | 4根/头 | |||
| 加热器温度 | 0～200℃ | |||
| 工件搬送 | 供给/排出 | 手动 | ||
| 图像处理 | 相机视野 | (X)4.8 x (Y)3.6mm（标准） | ||
| 布图检出 | 灰阶布图识别 | |||
| 照射方式 | 反射照明 | |||
| 硬件 | 接口 | LAN・USB | ||
| 显示屏 | 17寸液晶显示屏 | |||
| 软件 | OS | Windows7 | ||
| 生产辅助功能 | 加热器温度传感器、粘贴精度测定 | |||
| 使用环境 | 机身重量 | 约430kg | 约500kg | 约1,000kg |
| 电源 | 单相 AC180～240V 50/60Hz 3kVA | |||
| 干燥空气 | 0.5MPa | |||
- 使用我公司测试件
