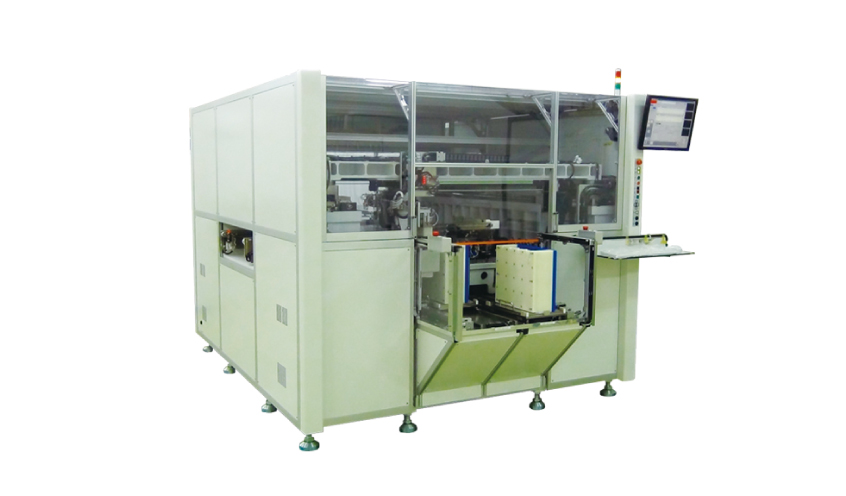

HDI 基板框架排列机 PCB Placer PP614
HDI 基板框架排列机 PCB Placer
PP614
PP614

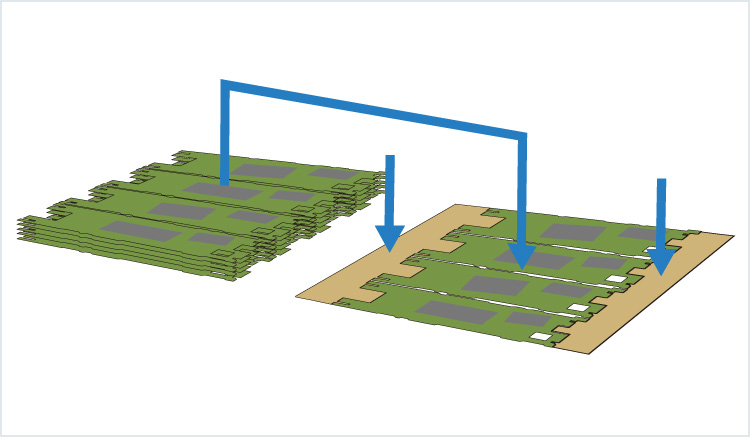

将HDI 基板单片自动高精度排列在框架中的装置。以±50μm 的排列精度，制作贴装工序用阵列。
- 自动将HDI基板排列在框架内
- 通过提高基板排版效率，降低材料成本。
- 可减少基板收缩导致的元器件贴装不良，在贴装前将不良单片废弃。
工件
| 对象工件 |
|
|---|
| 最大工件尺寸 | (X)140 x (Y)65mm |
|---|---|
| 排列速度※1 | 7.0秒/列 |
| 供给方式 | 自动 |

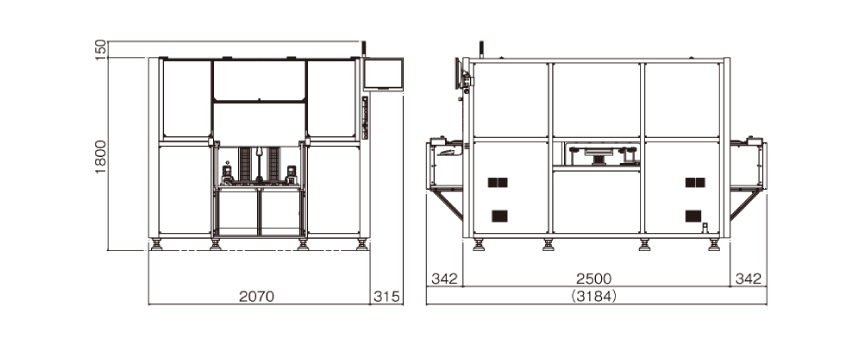

外形尺寸
PP614
规格
| 机型名 | PP614 | |
|---|---|---|
| 型号 | PP614 | |
| 对象工件 | HDI 基板 | |
| 对象工件 | 工件尺寸 | (X)45～140mm／(Y)30~65mm |
| 工件厚度 | 0.5～1.6mm | |
| 最大重量 | 25g/单片 | |
| 排列能力 | 排列精度*1 | ±30μm |
| 排列速度*1 | 7.0秒/列 | |
| 框架 | 尺寸 | (X)3～80mm／(Y)50～320mm |
| 工件搬送 | 供给/排出 | 自动 |
| 图像处理 | 相机视野 | (X)4.8 x (Y)3.6mm（标准） |
| 布图检出 | 灰阶布图识别 | |
| 照射方式 | 反射照明 | |
| 硬件 | 接口 | LAN・USB |
| 显示屏 | 17寸液晶显示屏 | |
| 软件 | OS | Windows7 |
| 使用环境 | 机身重量 | 约5,000kg |
| 电源 | 三相 AC200～220V 50/60Hz 6kVA | |
| 干燥空气 | 0.5MPa | |
- 使用我公司测试件
