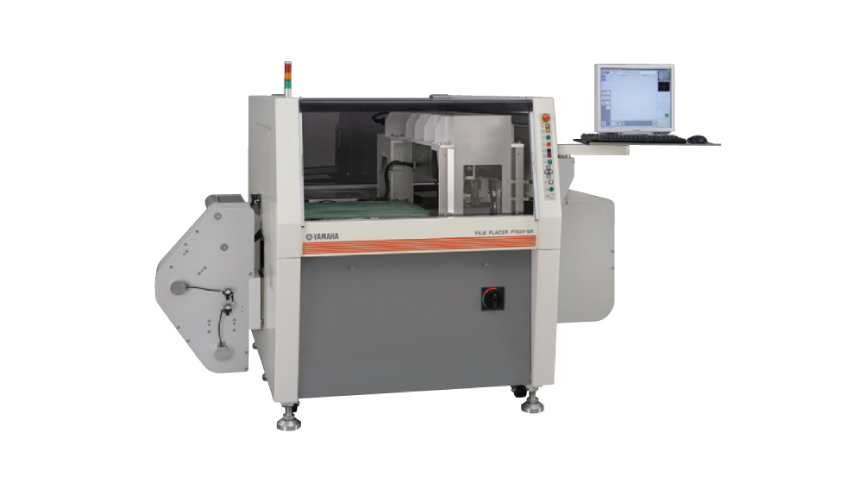

屏蔽膜粘贴机 Film Placer PT601-SR
屏蔽膜粘贴机 Film Placer
PT601-SR
PT601-SR

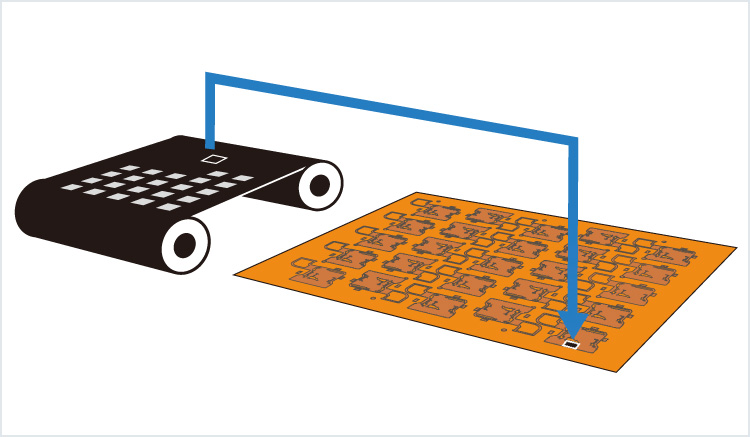

将电磁屏蔽膜粘贴在柔性基板上的装置。以±50μm 的精度，自动进行膜卷冲裁和粘贴。
- 与手工作业相比，可提高粘贴质量和保证稳定。
- 无需粘贴用定位孔，提高排版效率。
工件
| 对象工件 |
粘贴面
被贴面
|
|---|
| 最大粘贴对象 工件尺寸 |
(X)610 x (Y)510mm |
|---|---|
| 粘贴速度 | 1.5秒/单片 |
| 送料方式 | 粘贴对象：手动／贴膜：卷 |

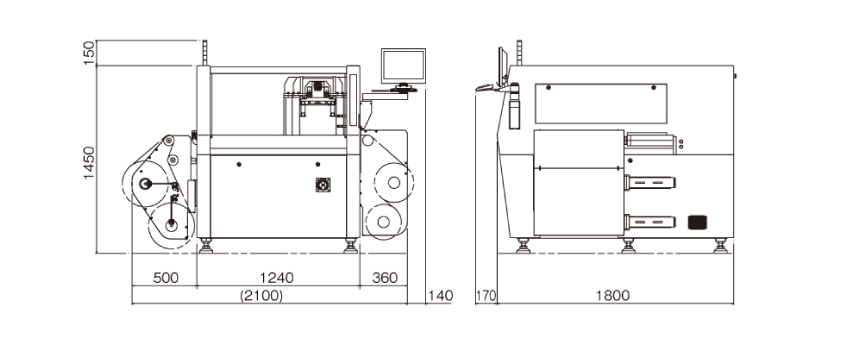

外形尺寸
PT601-SR
规格
| 机型名 | PT601-SR | |
|---|---|---|
| 型号 | PT601-SR | |
| 对象工件 | 柔性基板、刚柔性基板 等 | |
| 粘贴对象 | 最大工件厚度 | 0.5mm |
| 最大工件尺寸 | (X)610mm／(Y)510mm | |
| 固定方法 | 反面吸附 | |
| 贴膜 | 贴膜 | 电磁波屏蔽膜、加强板、覆盖膜 等 |
| 最大膜厚 | 200μm | |
| 卷宽 | 100～250mm | |
| 加工能力 | 粘贴精度*1 | ±50μm |
| 粘贴速度*1 | 1.5秒/单片 | |
| 粘贴头 | 配备头数 | 1 |
| 内置RFID | 有 | |
| 加热器前端加热面 | φ2.5mm（标准） | |
| 加热器温度 | 0～300℃ | |
| 加热器数 | 4根/头 | |
| 冲裁范围 | (X)120mm／(Y)160mm | |
| 工件搬送 | 供给/排出 | 粘贴对象：手动／贴膜：卷 |
| 图像处理 | 相机视野 | (X)4.8 x (Y)3.6mm（标准） |
| 布图检出 | 灰阶布图识别 | |
| 照射方式 | 反射照明 | |
| 硬件 | 接口 | LAN・USB |
| 显示屏 | 17寸液晶显示屏 | |
| 软件 | OS | Windows7 |
| 生产辅助功能 | 粘贴精度测定、夹具冲压计数 | |
| 使用环境 | 机身重量 | 约2,100kg |
| 电源 | 三相 AC180～240V 50/60Hz 6kVA | |
| 干燥空气 | 0.5MPa | |
- 使用我公司测试件
