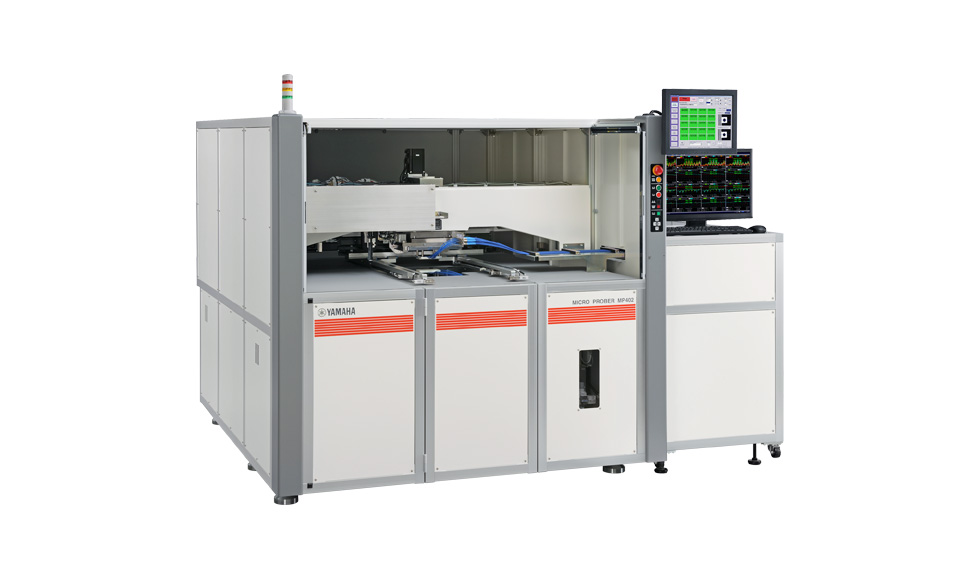

高频特性测量系统 MP502 / MP502-A
高频特性测量系统
MP502 / MP502-A
MP502 / MP502-A
可进行±20μm接触定位精度的频率特性测定。支持自动供给排出。
工件
| 对象工件 |
|
|---|
| 最大工件尺寸 | (X)510 x (Y)610mm |
|---|---|
| 最大检查夹具尺寸 | (X)200 x (Y)200mm |
| 送料方式 | 供给：手动 排出：手动（MP502-A 供给：自动 排出：自动） |

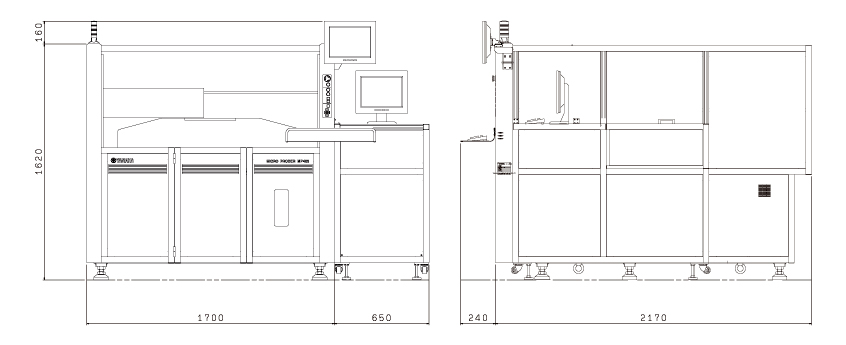

外形尺寸
MP502
规格
| 机型名 | MP502 | MP502-A | |
|---|---|---|---|
| 对象工件 | 带有高速传输电路的刚性基板、柔性基板、刚柔性基板 等 | ||
| 检查能力 | 工件尺寸 | (X)150～510mm／(Y)150～610mm | |
| 最大检查夹具尺寸 | (X)200 x (Y)200mm | ||
| 定位精度*1 | ±20μm | ||
| 工件搬送 | 供给/排出 | 手动 | 自动 |
| 使用环境 | 机身重量 | 约2,500kg | 约3,000kg |
| 测定项目*2 | 插入损耗、回波损耗、VSWR（电压驻波比）、隔离度、特性阻抗等 | ||
- 表示在本公司性能试验中相对定位的重复精度值。
- 可检查项目及各项目的检查性能因网络、分析仪的规格和性能而异。
