标准机型 MR262
标准机型
MR262
MR262
手动供给排出工件的标准型。可进行±5μm高精度导通和绝缘检查。
工件
| 对象工件 |
|
|---|
| 最大工件尺寸 | (X)260 x (Y)400mm |
|---|---|
| 最大检查夹具尺寸 | 旋转时：φ200mm 非旋转时：275 x 100mm |
| 送料方式 | 供给：手动 排出：手动（MR262-M5S-U自动搬出） |

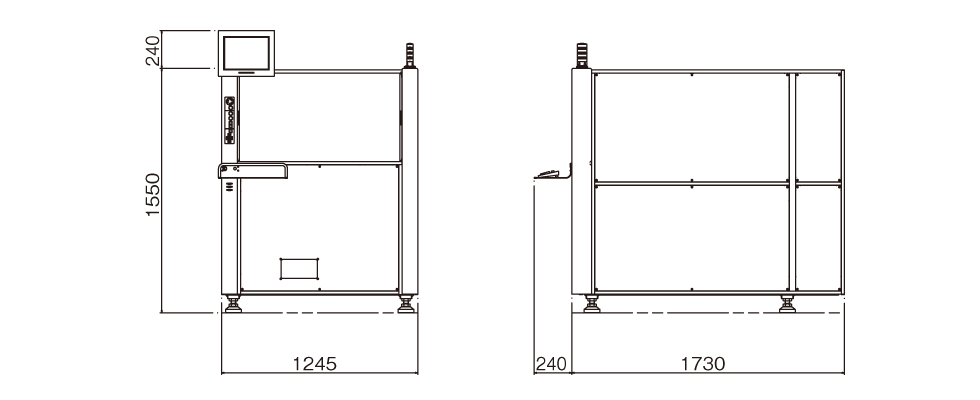

外形尺寸
MR262
规格
| 机型名 | MR262 | ||
|---|---|---|---|
| 型号 | MR262-M5S-N | MR262-M5S-U | |
| 对象工件 | 柔性基板、刚柔性基板 | ||
| 检查能力 | 最大检查点数 | 上头：1,534点/下头：1,022点 | |
| 工件尺寸 | (X)70～260mm／(Y)70～400mm | ||
| 最大可检查范围*1 | 工件四角(X)7.5 x (Y)9.0mm以外的范围 | ||
| 最大检具尺寸 | 旋转时：φ200mm/非旋转时：275ｘ100mm | ||
| 定位精度*2 | ±5μm | ||
| 检查规格 | 判定方式 | 导通/绝缘(依据判别电阻值进行OK/NG判定) | |
| 导通检查*2 | 检查判定值：2端子检查 10Ω～10kΩ(0.5mA、10mA) 4端子检查 1mΩ～500Ω(10mA、40mA、100mA) |
||
| 开路电压：15V～50V | |||
| 判定规则：2端子检查 ±10％(50Ω～10kΩ)、±5Ω(10Ω～50Ω) 4端子检查 ±10％(1mΩ～500Ω) |
|||
| 绝缘检查*2 | 检查判定值：100kΩ～100MΩ | ||
| 检查电压：50V～250V | |||
| 判定精度：±10％ | |||
| 选配 | 微断路检查、火花检查、加热检查、非接触式检查 | ||
| 工件搬送 | 供给/排出 | 手动 | 手动/自动 |
| 图像处理 | 相机视野 | (X)2.4 x (Y)1.8mm（标准） | |
| 布图检出 | 灰阶布图识别 | ||
| 照射方式 | 穿透照明、反射照明 | ||
| 硬件 | 接口 | LAN・USB | |
| 显示屏 | 带触摸屏的15寸液晶显示屏 | ||
| 软件 | OS | Windows7 | |
| 生产辅助功能 | 自动夹具矫正、检查结果日志输出、自动重试检查、 夹具行程计数 |
||
| 使用环境 | 机身重量 | 约1,300kg | 约1,350kg |
| 电源 | 单相 AC180～240V 50/60Hz 6kVA | ||
| 干燥空气 | 0.5MPa | ||
- 实际检查范围因夹具形状、握持范围等情况而异
- 我公司性能试验
