电路基板检查机 Micro Prober
实现生产效率与接触精度两全的行业标准电路基板用检查装置
在电路基板的电气检查工序中，直通率和吞吐量对生产效率有着决定性的作用。
雅马哈的移动夹具方式™，解决传统夹具方式与移动探针方式难以两全的课题。
雅马哈的移动夹具方式™，解决传统夹具方式与移动探针方式难以两全的课题。
![[ Image ] 电测机的选择方法](./file/875/select_mp_text_bnr.png)
Micro Prober的特点
生产效率与接触精度两全

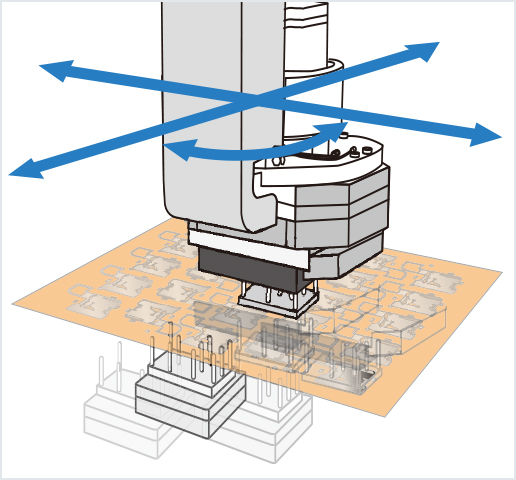

- 小型夹具迅捷移动的移动夹具™方式检查
- 无需移动基板，对单片进行高定位精度接触
- ±5μm的高接触精度，减少疑似不良和误接触
高重复稳定性和再现性

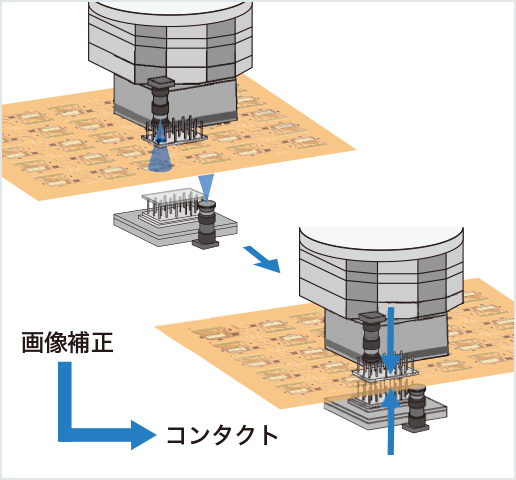

- 采用Step＆Repeat方式，重复进行相机定位与接触
- 将基板伸缩的影响降至最低，提高接触精度
- 使用上下独立定位检具，即使正反面有层间错位也能稳定检查
薄板、大板都能矫平

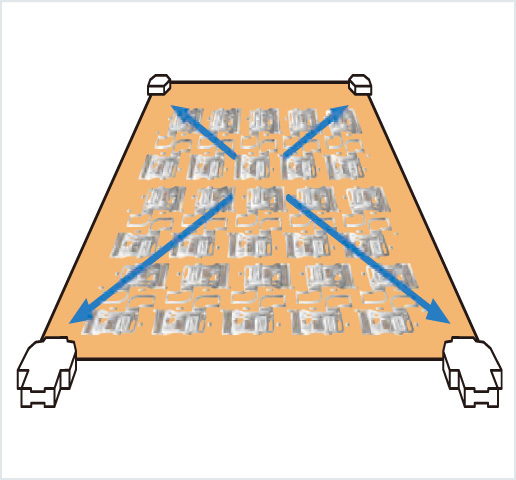

- 4点夹紧＆张力式基板握持机构
- 将基板的4角握持，朝XY方向施加最佳张力的独有夹紧机构
- 难以操作的薄板、大板和翘曲严重的基板也能矫平
无需依靠人工熟练度的操作体系

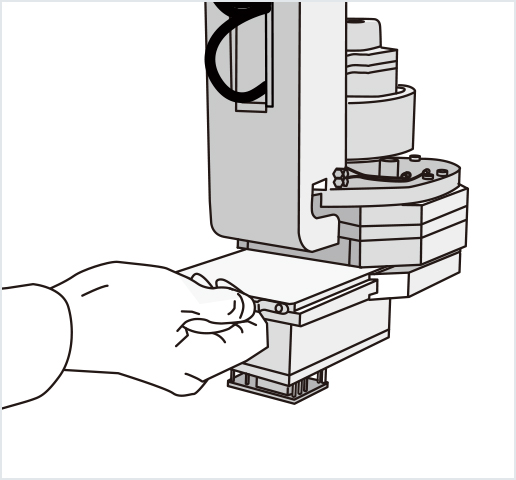

- 一键式夹具更换，大幅度减少开机、换料准备等作业成本
- 带有接触位置自动调整功能，任何人都能调整和保持最佳检查条件
- 带有高集成GUI，可充分发挥装置性能
检查可靠性保障体系

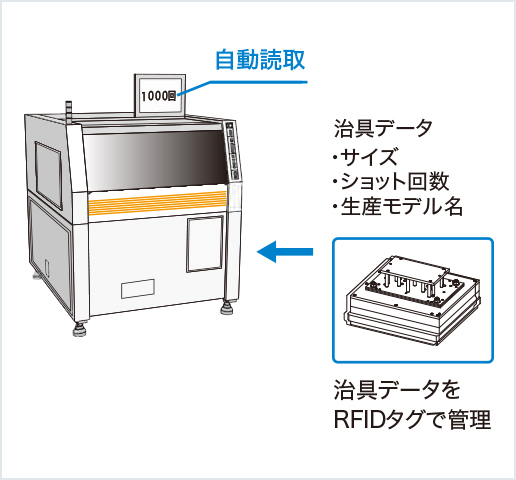

- 对夹具信息进行管理，提高维护性和防止装错的RFID系统
- 当场确认检查结果统计信息，有助于工序改善的统计分析工具
- 可进行单片追溯管理的数据代码管理功能
支持高水平要求的检查功能
- 高精度4端子检查
- μ断路检查
- 火花检出
- 加热检查
- 非接触式检查
产品系列
FPC/半导体封装基板用
-
标准机型 MR262- Standard
- 260×400
-
最高级型号 MR262E- Standard
- 260×500
-
标准机型·支持自动供给排出 MR262-A- Standard
- 260×400
- Automatic
-
大板机型 MR612- Large sheets
- 610×510
-
大板机型·支持自动供给排出 MR612-A- Large sheets
- 610×510
- Automatic
-
小型机型 MR262C- Compact
- 260×280
- Inline
-
Roll to Roll机型 MR262-GFR- Roll to Roll
- W260
- Grip feeding
触摸屏用
对象工件
柔性基板
刚柔性基板
FC-CSP基板
FC-BGA基板
触摸屏（ITO）
