氢气式泄漏检测系统 Hydrogen Leak Detector
配备独有的MEMS氢气传感器，适合从低到高的各种浓度
高分辨率氢气测漏仪，从低浓度0.5 ppm到高浓度13,000 ppm，一台搞定。

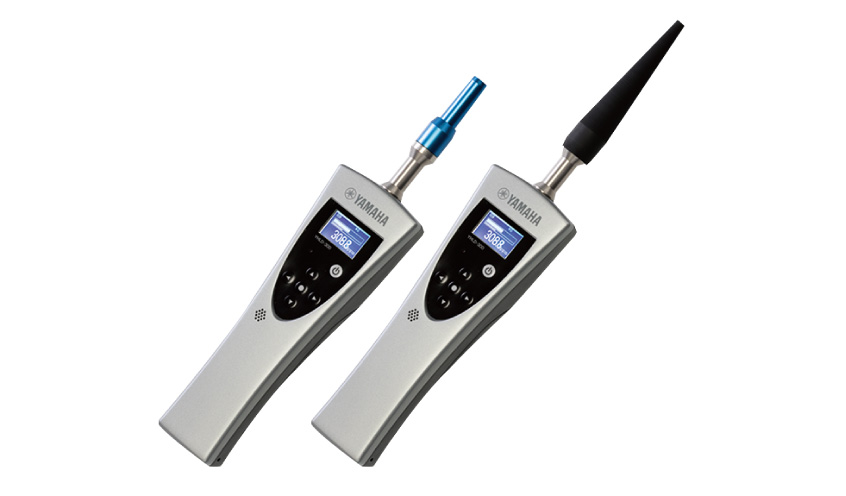

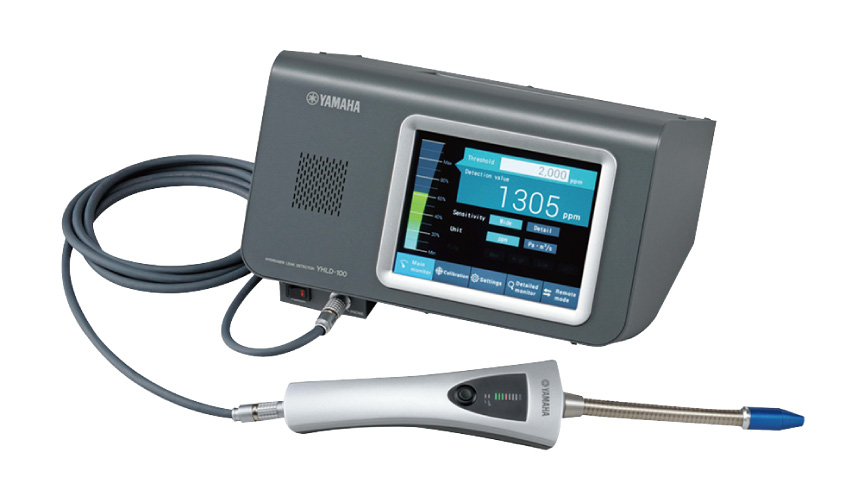

凭借快速响应性和实时测定，实现快速检测。拥有台式和手提式。
凭借快速响应性和实时测定，实现快速检测。拥有台式和手提式。
Hydrogen Leak Detector的特点

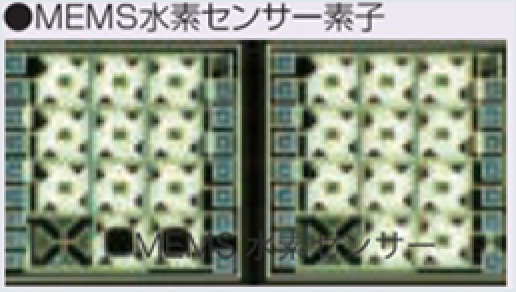

采用雅马哈独有的MEMS氢气传感器
采用雅马哈独有的MEMS传感器，可进行高分辨率探测。从低浓度(0.5 ppm)到高浓度(13,000 ppm)都能适用。

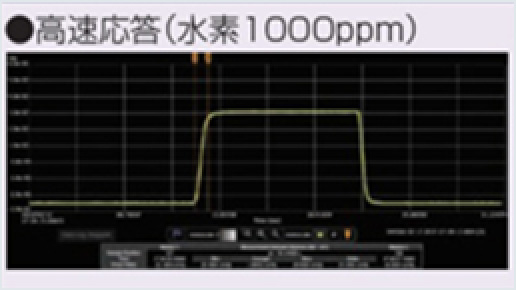

实现1秒以下的快速启动和恢复
在高吞吐量的检查中，测定后的恢复快，可马上进入下一项测定。

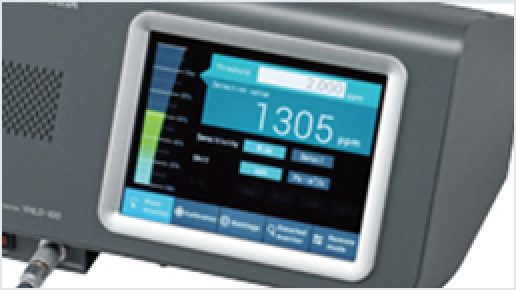

尽快发现危险并报警
氢气浓度超过13,000 ppm(=1.3%)时，显示“危险”提示并报警，测定中断。
实时测定

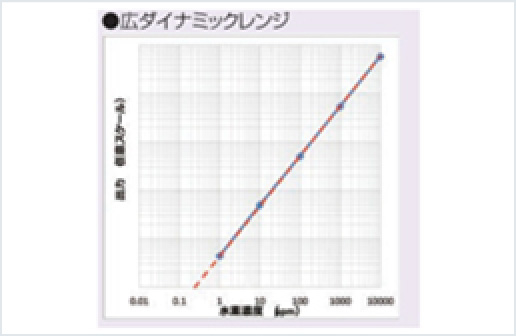

即使在同一浓度环境中，只要有氢气，就会显示检出值。在高浓度氢气下，不会发生线性度下降和输出饱和。
什么是氢气测漏仪？
使用低成本的氢气进行测漏
在工件中注入氢气，一边摆放传感器一边查找泄漏部位的检漏装置。Yamaha Fine Technologies Co., Ltd.采用嗅探式。
使用氢气的优点
- 氢气比氦气便宜，且安全性高，实现安全和低成本检漏。
- 使用5％的H2和95%的N2混合气，无易燃性，令人放心。
- 可使用生成装置进行生成。
- 可探测的泄漏率为氦气与空气的中间值，可根据工件区分使用以降低成本。

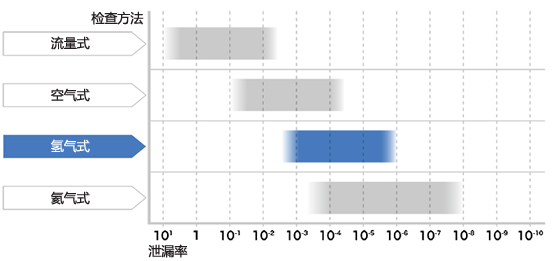

可探测的泄漏率
氢气测漏仪的定位

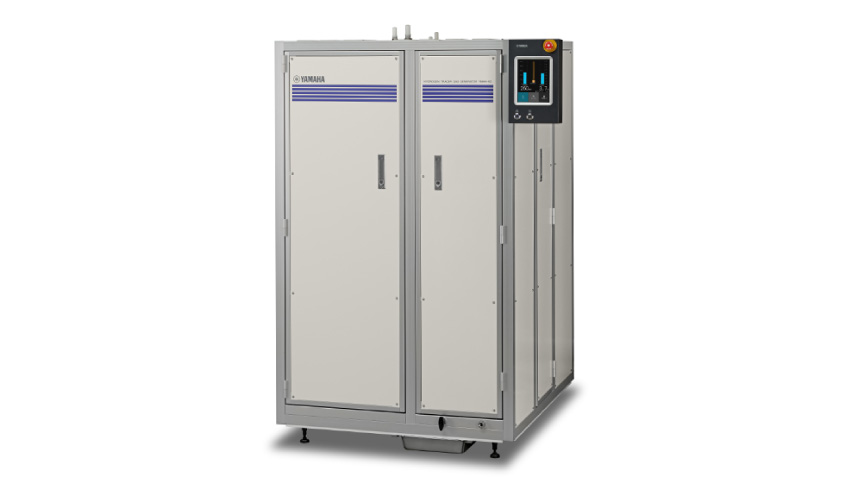

产品系列
对象工件
| 工件示意图/工件名 | 工件名称 | 参考泄漏标准 | |
|---|---|---|---|
 |
食品和化妆品容器 |
双重结构容器 枕式包装 |
φ10μm以下 φ3μm以下 |
 |
发动机相关 |
散热器 水泵 缸盖 缸体 油底壳 发动机总成 油泵 |
10-4 Pa·m3/sec以下 |
 |
吸排气 |
进气歧管 排气歧管 中冷器 涡轮增压器 触媒转换器 消音器 |
10-4 Pa·m3/sec以下 |
 |
燃烧系统 |
燃料箱总成 燃料管 燃料泵 滤罐 |
10-4 Pa·m3/sec以下 |
 |
变速器 |
扭矩转换器 变速箱 气缸副制动器 油泵壳 |
10-4 Pa·m3/sec以下 |
 |
轮毂 |
铝合金轮毂 铝合金应急轮毂 钢轮毂 |
10-4 Pa·m3/sec以下 |
|
其他 |
转向泵 空气悬架 制动助力器 制动主缸 充气泵 电池 船舶用冷却件 |
10-4 Pa·m3/sec以下 | |
应用流程
- 听取条件
- 研究密封方法/确认判定标准
- （工件测试/条件·法律管制研究）
- 提交规格书/法律管制说明/提供报价单
- 接单
- 搬入和调整
* 专用机的流程有所不同。
