高推力机型 F602 SP2
高推力机型
F602 SP2
F602 SP2
手动供给排出工件的高推力型。采用厚膜材的NC冲头。可进行高速0.35秒/孔、高精度±20μm的冲裁加工。
工件
| 对象工件 |
|
|---|
| 最大工件尺寸 | (X)545 x (Y)365㎜ |
|---|---|
| 加工速度 | 0.35秒/孔 |
| 送料方式 | 供给：手动 排出：手动 |

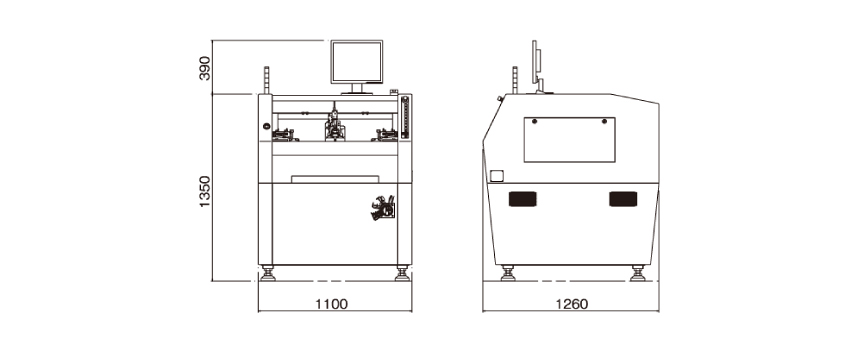

外形尺寸
F602 S2/SP2
规格
| 机型名 | F602SP2 | |
|---|---|---|
| 型号 | F602SP2 | |
| 对象工件 | 柔性基板和各种膜材 | |
| 加工能力 | 工件尺寸 | (X)250～545mm／(Y)140～365mm |
| 加工范围 | X：工件左右端12mm以外的范围 Y：全部工件区 |
|
| 加工速度*1 | 0.35秒/孔 | |
| 加工精度*1 | ±20μm | |
| 冲头 | 冲裁方式 | NC冲头 |
| 冲头数 | 1 | |
| 工件搬送 | 供给/排出 | 手动 |
| 图像处理 | 相机视野 | (X)4.8 x (Y)3.6mm（标准） |
| 布图检出 | 灰阶布图识别 | |
| 照射方式 | 穿透照明、反射照明 | |
| 硬件 | 接口 | LAN・USB |
| 显示屏 | 17寸液晶显示屏 | |
| 软件 | OS | Windows7 |
| 生产辅助功能 | 冲裁路径优化自动生成、冲裁偏置自动矫正、 冲裁错位精度测定、测定结果输出 |
|
| 使用环境 | 机身重量 | 约1,020kg |
| 电源 | 单相 AC200～240V 50/60Hz 3kVA | |
| 干燥空气 | 0.5MPa | |
- 使用我公司测试件
